處理用途：光學清洗用水；
水源：市政自來水，符合國家生活用水標準，電導率≤500μs/cm、濁度≤5
工作電壓：380V/50H
額定功率：1.7KW
進水壓力：大于2KG/CM
出水水量：4T/H
出水水質：反滲透產水電導率 ≤2μS/cm 終端產水水質≥18MΩ/CM (以設備在線監測儀表為準，溫度25。C)；

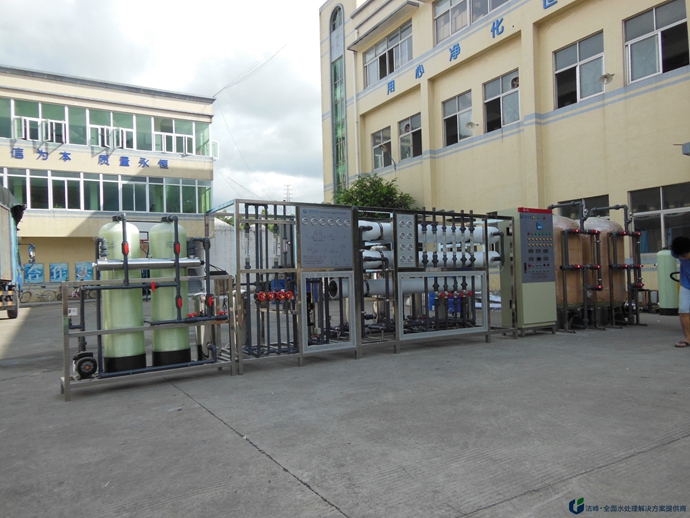

4T/H2RO-EDI-SMB超純水處理系統參考標準
1）建設方提供的相關技術資料，技術說明，及基本技術要求；
2）國家現行有關設計規范、施工及驗收規范、質量評定標準；
3）反滲透系統設計依據美國<海德能RO設計導則>；
4）ZBG98020-90《水處理設備系列型譜》；
5）電力裝置的繼電保護和自動裝置設計規范(GB50062-1992)；
6) 工業與民用電力裝置的接地設計規范(GBJ65-1983)；
7）食品工業用不銹鋼薄壁容器（ QB/T 2681一2004）
8）鋼制焊接常壓容器（ NB/T 47003.1—2009）
9）低壓開關設備和控制設備成套裝置（IEC439-1）
10）GB/T11446.1-1997國家電子級超純水標準Ⅰ級≥18MΩ/CM （25℃）95％以上時間；
潔峰環保4T/H2RO-EDI-SMB超純水處理系統服務內容：
包括工藝設計、系統制造、安裝、現場安裝、系統試車調整、設備保修、及售后服務等。
潔峰環保4T/H2RO-EDI-SMB超純水處理系統工藝設計：
需解決的問題
1）降低源水中有機物、氯化物的含量和溶解性固體。
2）降低色度和濁度，防止有毒有害物質進入用水。
3）系統設計產水量：進水溫度25℃時,雙級反滲透系統≥5T/h EDI產水≥4T/h；
4）二級反滲透出水水質:電導率≤2μS/CM (以設備在線監測儀表為準，溫度25。C)；
5）EDI系統終端產水電阻率：≥15MΩ/CM (以設備在線監測儀表為準，溫度25。C)；
6）調節各工藝控制點，使設備達到額定的流量、壓力。
6）保證各設備功能輸入輸出工作正常，設備生產運行可每天24小時生產；
工藝選擇：
通過分析源水，采用預處理+雙級RO反滲透+EDI系統+精混工藝，包含殺菌劑添加系統、反洗系統、增壓系統

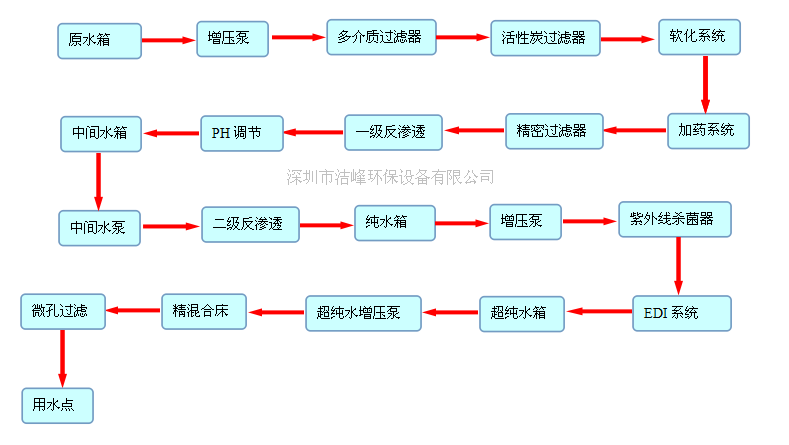

光學超純水設備工藝流程圖：
主要部件功用：
1.原水箱，功用：貯存系統原水，對進水起調節作用，也對進水中的雜質起一定的沉淀作用
2.原水泵：功能：恒定系統供水壓力，穩定供水量。
3.絮凝加藥系統：功用：通過添加絮凝劑，使水中水凝性雜質快速沉淀。

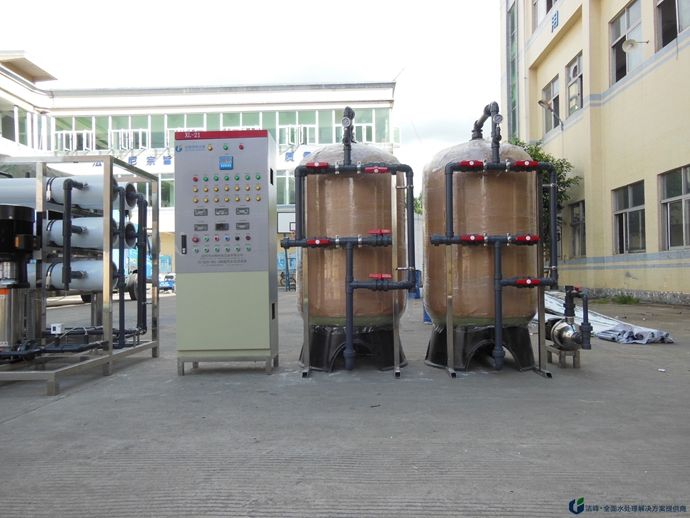

4.砂濾器，功用：初步去除水中泥沙、雜質、懸浮物以及其它微粒等降低水的濁度。
5.碳濾器，功用：利用碳的吸附原理吸附水中異色、異味、余氯等。
6.軟水器，功用：利用軟水專用樹脂吸附置換水中鈣鎂離子，降低水的硬度，防止鈣、鎂離子與碳酸根、硫酸根離子結合，在后序水處理設備或管道中結垢。
7.保安過濾器，功用：防止大顆粒雜質進入反滲透膜，造成對膜的損壞，保護反滲透膜。
8.一級高壓泵： 功用：為反滲透系統提供穩定壓力．
9．一級反滲透：功用：通過膜組件有效地去除水中的溶解鹽類、膠體、微生物、有機物等，生產純水．反滲透設備的除鹽率可高達98%以上，同時可以去除水中的細菌、病毒、膠體、有機物和98.6%以上的溶解性根類．
10.中間水箱：功用：貯存一級反滲透產水，為二級反滲透系統提供用水．
11.二級反滲透：功用：以一級反滲透的產水作為原水,進行第二次反滲透的凈化．使電導率≤2μS/CM ，達到生產純水的目的。（二級反滲能最大程度確保產水水質， 使EDI產水水質更穩定及拋光樹脂的使用壽命更長）。
12.二級RO水箱，功用：儲存二級反滲透產水，為終端純化水用水點提供水源。
13.紫外線殺菌器，功用：通過紫外線快速有效的殺滅各種細菌，病毒等微生物并降解水中氯化物確保水質。
14.EDI系統，功用：EDI系統又稱連續電除鹽技術，通過陽陰離子膜對陽陰離子的選擇透過作用以及離子交換樹脂對水中離子的交換作用，在電場的作用下實現水中離子的定向遷移，從而達到水的深度凈化除鹽，并通過水電解產生的氫離子和氫氧根離子對裝填樹脂進行連續再生。
15.精混，功用：進一步去除水中的離子，使產水水質達到18 MΩ·CM；
16.微孔過濾器，功用：0.1μm精密過濾，高效能去除水、油霧、固體顆粒，100%去除0.01μｍ及以上顆粒、油霧濃度控制在0.01ppm/wt， 杜絕有顆粒物時入超純水使用點。
潔峰環保超純水處理系統解決方案與優勢：
1.超純水系統采用全自動方式控制，主要元件采用進口元件，穩定性高，操作簡單方便；
2、采用進口海德能低壓膜，運用雙極反滲透+EDI工藝，脫鹽率高，出水水質穩定，性能可靠，最大程度確保系統穩定運行。
3、超純水設備采用正宗原裝進口西門子GE系列EDI膜堆，性能穩定，使用壽命長，連續出水水質穩定無波動，專利“全填充”濃水室，不需加鹽和濃水循環；
4.超純水設備中的EDI流量計采用德國進口帶磁感應浮子流量計，可預防因濃水通道堵塞或其他設備故障引起的無濃水產水而對膜堆造成的損壞；
5,配備專用濃水調節閥，操作方便；
6、采用PLC結合人機界面全自動控制，觸摸屏一鍵式啟動，操作簡單方便，畫面清晰，精致美觀。
7、觸摸屏、開關、儀器、儀表設立最佳高度位置，方便人工操作;手動、自動模式轉換快捷安全，并具備提醒功能，防止失誤操作對系統產生影響。
8、配備有原水箱、中間水箱，配備液位器裝置，可防止因自來水壓力不穩定對設備造成影響；
9、配備壓力式液位計，旋轉噴淋清洗及空呼吸裝置；壓力關鍵點設立無水、低壓、超壓、等多重保護安全功能；
10、觸摸屏對水泵、閥門、水罐液位、設有動態動畫監控畫面，當遇到濾材更換周期到、滿水、缺水、低壓、超壓在觸摸屏事件記錄欄會記錄，當遇到水質、壓力、流量出現異常會發出報警。
11、配備在線檢測系統，分別監測源水、一級反滲透、二級反滲透、EDI系統的水質情況，水質監測儀表會在水質超標時報警，并設有取樣點，方便隨時能檢測水質；
12、配備有UV紫外線、精密過濾器及微孔過濾器，紫外燈可同時用于消毒和清除殘留，徹底殺菌，防止細菌對水質和EDI的影響；
13、RO產水、沖洗時間可設定，當用水高峰期，可調節產水時間，使用水點穩定用水。
14、主要電器元件采用法國施耐德，保質保量，并按最佳配置設計。
15、安裝管線橫平、豎直，美觀大方、電纜橋架牢固可靠；電線電纜采用國標金龍羽品牌，6平方銅芯國標電線，符合國家電氣規范，保證設備用電安全及品質．
16，核心部件（如反滲透膜、高壓水泵、無菌水箱），均會要求顧客現場記錄型號并查閱其真實性。主題材料全部采用行業內國際知名品牌，保質保量，并按最佳配置設計；
17,設計、制造、加工、安裝、調試一體化，安裝期間委派專業工程師現場講解設備操作、運行、注意事項等。
